| Lähtöpaikkakunta: | Kiina |
| Merkki: | SUMORE |
| Mallinumero: | GMC4000/GMC4200 |
| Certification: | CE |
● Pöydän koko (LxP): 3600x5000/6000/8000/10000/120000 mm
● Pöydän kuormituskapasiteetti: 35/40/45/50/55 tonnia
● X-akselin liike: 5000/6000/7000/8000/10000/12000 mm
● Y-akselin liikerata - työkalunvaihdon liikerata mukaan lukien: 4400 mm
● Z-akselin liike: 1500 mm
● Portaalin leveys: 4000 mm
● Pöydän koko (LxP): 3800x5000/6000/8000/10000/120000 mm
● Pöydän kuormituskapasiteetti: 37/42/47/52/57 tonnia
● X-akselin liike: 5000/6000/7000/8000/10000/12000 mm
● Y-akselin liikerata - työkalunvaihdon liikerata mukaan lukien: 4600 mm
● Z-akselin liike: 1500 mm
● Portaalin leveys: 4200 mm

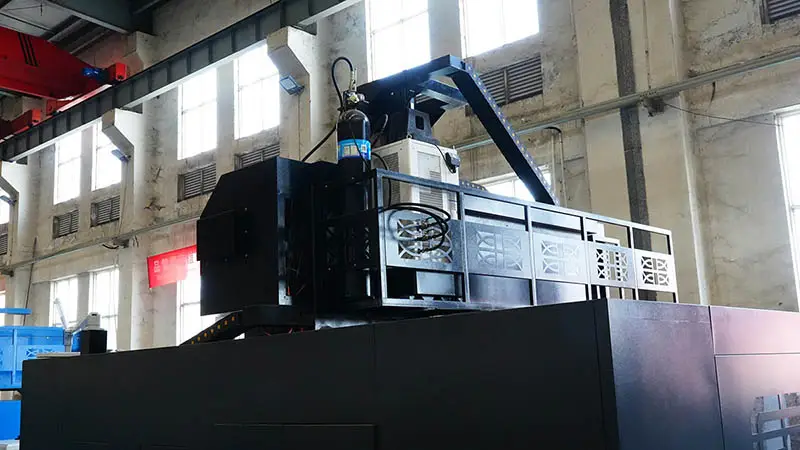

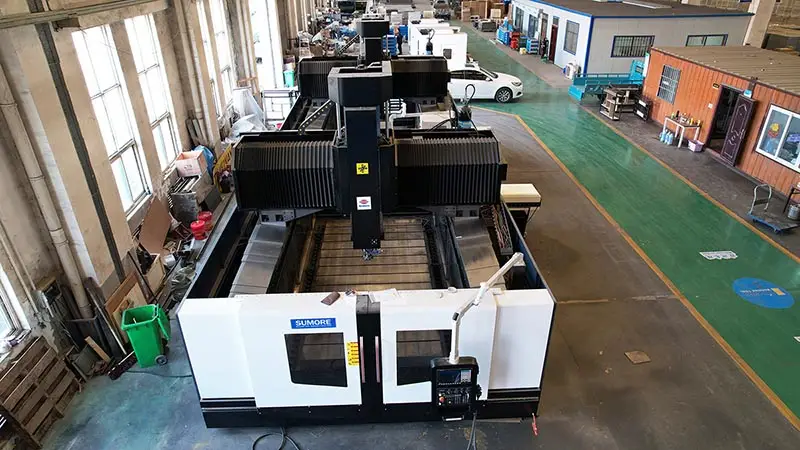

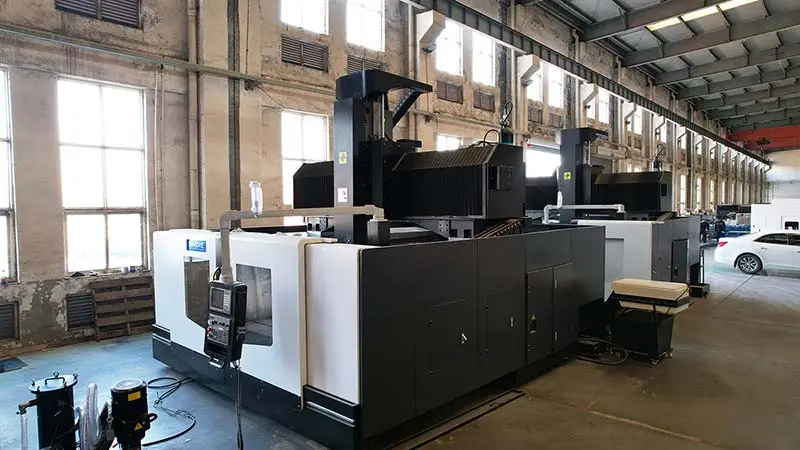

CNC-portaalin työstökeskus on suuri ja jäykkä CNC-työstökone, joka on nimetty "portaalia" muistuttavan runkorakenteensa mukaan. Se on erityisen taitava suurten, raskaiden tai monimutkaisten työkappaleiden työstämisessä ja on keskeinen työstökone korkean luokan valmistusaloilla, kuten ilmailu-, energia- ja muotinvalmistusalalla.
● Erittäin korkea jäykkyys ja vakaus
● Tehokas leikkauskyky ja teho
● Laaja käsittelyalue ja kuormituskapasiteetti
● Korkea tarkkuus ja monitoimiominaisuudet
● Edistykselliset CNC- ja automaatiojärjestelmät
Ainutlaatuisten etujensa ansiosta CNC-portaalityöstökeskuksia käytetään pääasiassa teollisuudenaloilla, joilla on äärimmäiset vaatimukset koon, painon ja tarkkuuden suhteen, mukaan lukien:
● Ilmailuteollisuus
● Energia ja raskaskalusto
● Muottien valmistus
● Rautatieliikenne ja laivanrakennus
● Yleiskoneet ja suuret laitteet
| Malli | yksikkö | GMC4000 | GMC4200 |
| Koko | |||
| Pöydän koko LxP | (Mm) | 3600*5000/6000/8000/10000/12000 | 3800*5000/6000/8000/10000/12000 |
| Pöydän lastauskapasiteetti | (Ton) | 35/40/45/50/55 | 37/42/47/52/57 |
| Etäisyys karan pinnasta pöydän pintaan | (Mm) | 280-1780 | 70-670 280-1780 |
| T-pöydän ura | 17-28-200 | 19-28-200 | |
| X-akselin liike | (Mm) | 5000/6000/7000/8000/10000/12000 | 5000/6000/7000/8000/10000/12000 |
| Y-akselin liike - mukaan lukien työkalunvaihdon liike | (Mm) | 4400 | 4600 |
| Z-akselin kulku | (Mm) | 1500 | 1500 |
| Portaalin leveys | (Mm) | 4000 | 4200 |
| Kara | |||
| Karan kartio/halkaisija | BT50-190 | BT50-190 | |
| Karan nopeus – hihna | (Rpm) | 6000 / 8000rpm | 6000 / 8000rpm |
| Päämoottori teho | (Kw) | 30-37kw | 30-37kw |
| Leikkausnopeus | |||
| Nopea syöttönopeus | (M / min) | X:10Y:12Z:10 | X:10Y:12Z:10 |
| Leikkaussyöttönopeus | (M / min) | 6 | 6 |
| tarkkuus | |||
| Paikantamistarkkuus | (Mm) | ± 0.005 | ± 0.005 |
| Uudelleenasemoinnin tarkkuus | (Mm) | ± 0.003 | ± 0.003 |
| ATC | |||
| Työkalun numero | 24 | 24 | |
| Työkalun vaihtoaika | (S) | 2.7s | 2.7s |
| Työkalun enimmäispaino | (Kg) | 8 | |
| Työkalun enimmäishalkaisija | (Mm) | 112/200 | 112/200 |
| Työkalun enimmäispituus | (Mm) | 400 | 400 |
| Koneen paino ja mitat | |||
| koneen paino | (Ton) | 78/85/100/115/130 | 82/90/105/120/135 |
| Kokonaismitat | (Mm) | 15000/17000/23000/29000/32000*6900*6950 | 15000/17000/23000/29000/32000*7100*6950 |
