Pikatiedot

● Suurin heilahdus sängyn yli: 500 mm

● Suurin kääntösäde poikittaisliukukiskon yli: 300 mm

● Työkappaleen enimmäispituus: 1000/1500/2000 mm

● Sängyn leveys: 390 mm

● Karan reikä: 82/105 mm

● Moottorin teho: 7.5 kW

Tuotetiedot

SP6250/CS6250C Korkealaatuinen raskaaseen käyttöön tarkoitettu tarkkuusmetallisorvi

esittely

● Vastaavasti läpireikäisellä karanreiällä, joka soveltuu suurempien halkaisijoiden tankojen käsittelyyn;

● Näissä sarjan sorveissa käytetään sekä tuuma- että metrisiä mittoja, mikä helpottaa eri mittausjärjestelmien maiden ihmisten työskentelyä.

● Käyttäjillä on valittavanaan käsijarru ja jalkajarru;

● Nämä sarjan sorvit toimivat eri jännitteillä (220 V, 380 V, 420 V) ja eri taajuuksilla (50 Hz, 60 Hz) varustetuilla virtalähteillä.

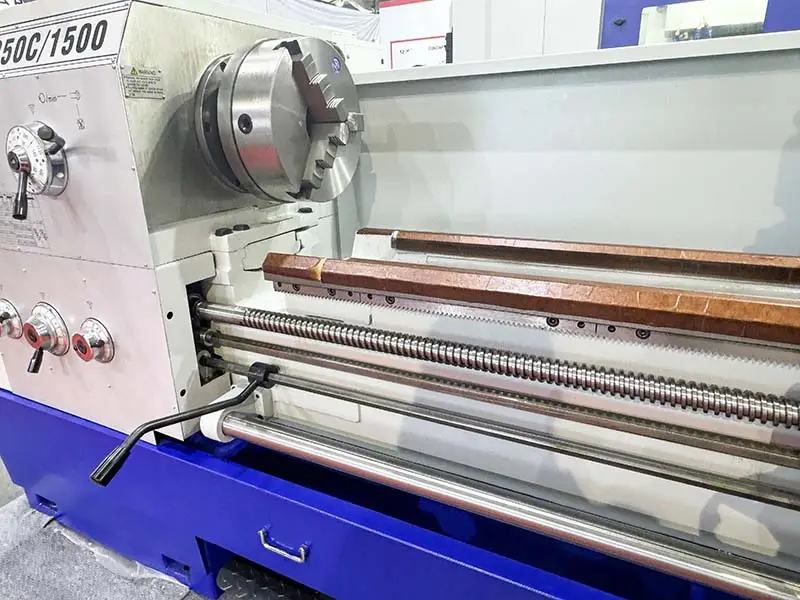

SP6250 4

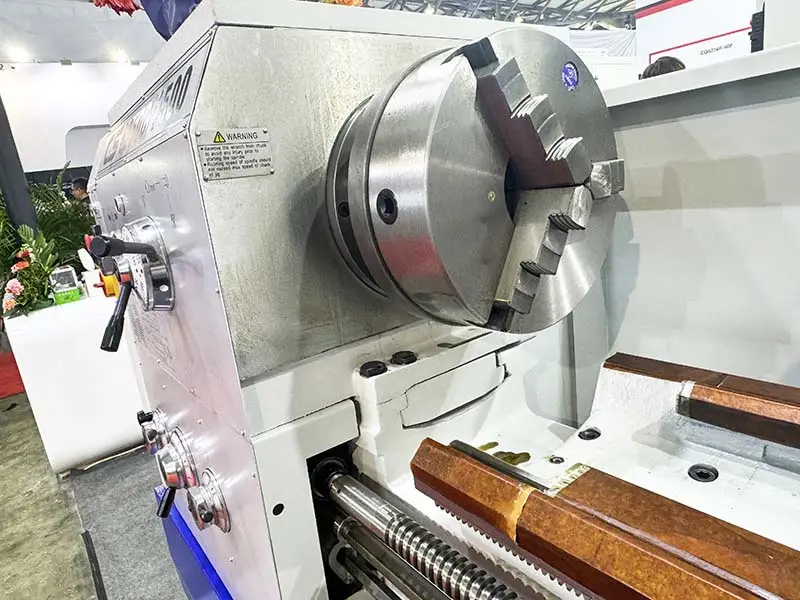

SP6250 3

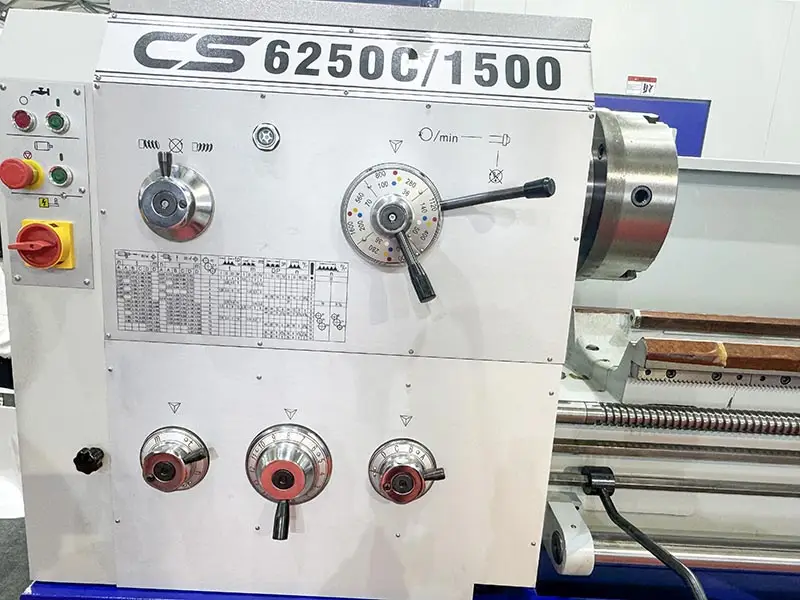

SP6250 6

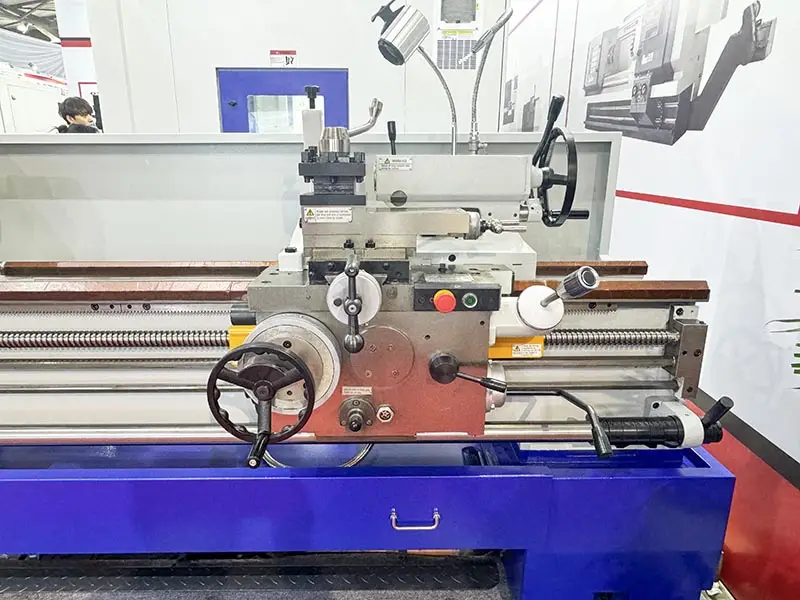

SP6250 7

Sovellukset

● Voidaan suorittaa sisä- ja ulkosorvausta, kartiosorvausta, päätysorvausta ja muita pyörivien kappaleiden sorvausta.

● Suorita poraus, avarrus ja uran aventaminen.

● Koneista kaikenlaisia litteitä ja epäsäännöllisen muotoisia kappaleita.

tekniset tiedot

Malli	SP6250
Maks. kääntösäleikkö sängyn yläpuolella	500mm
Maks. kääntöhalkaisija poikittaisliukukiskon yli	300mm
Maks. kääntöhalkaisija raon yli	710mm
Sängyn leveys	390mm
Efektiivinen pituus aukossa	240mm
Työkappaleen enimmäispituus	1000mm / 1500mm / 2000mm
Max, kääntöpituus	950mm / 1450mm / 1950mm
Karan reiän halkaisijamittari	82 tai 105mm
Karan reiän kartio	Morse nro 6; B-sarja Φ 90 1:20; C-sarja: Φ113 1:20
Karan kärjen tyyppi	ISO 702/lll NO.6 -bajonettityyppi B ja C -sarja: ISO 702/ll NO.8 lyhyt nokkalukkotyyppi
Karan nopeudet	24 tasoa 9–1600 rpm 12 tasoa 36–1600 rpm
Ylemmän työkalupilarin maksimiliike	145mm
Alemman työkalupilarin maks. liikerata	320mm
Työkaluosa	25x25mm
X-akselin syöttönopeus	50 Hz: 1.9; 60 Hz: 2.3
Z-akselin syöttönopeus	50 Hz: 4.5; 60 Hz: 5.4
X-akselin syötöt	0.027–1.07 65 erilaista 65 erilaista 0.012–2.73 93 erilaista 93 erilaista
Z-akselin syötöt	0.63–2.52 65 erilaista 65 erilaista 0.028–6.43 93 erilaista 93 erilaista
Metrinen kierteet	1–14 mm 22 erilaista 22 erilaista 0.5–224 48 erilaista 48 erilaista
Tuuman kierteet	28-2tpi 25 erilaista 25 erilaista 72-1/8tpi 46 erilaista 46 erilaista
Moduulin säikeet	0.5–7 mm 18 erilaista 18 erilaista 0.5–112 42 erilaista 42 erilaista
Halkaisijan nousukierteet	56-4DP 24 lajia 24 lajia 56-1/4DP 45 lajia 45 lajia
Sulen halkaisija	75mm
Sulan maks. liikerata	150mm
Sulkakynän kartio (Morse)	Morse nro 5 Morse nro 0.5
Päämoottori teho	7.5kw
Nopeasti kulkevan moottorin teho	0.3kw
Jäähdytysnestepumpun moottorin teho	0.12kw
Pituus	2632mm / 3132mm / 3632mm
Leveys	975mm
Korkeus	1270mm / 1350mm / 1270mm
Welght	2100kg / 2300kg / 2500kg
