| Lähtöpaikkakunta: | Kiina |
| Merkki: | SUMORE |
| Mallinumero: | GMC3000/GMC3200/GMC3500 |
| Certification: | CE |
● Pöydän koko (LxP): 2500x4000 /5000 /6000 mm
● Pöydän kuormituskapasiteetti: 18/21/24/27/30 tonnia
● X-akselin liike: 3000/4000/5000/6000/7000/8000 mm
● Y-akselin liikerata - työkalunvaihdon liikerata mukaan lukien: 3300 mm
● Z-akselin liike: 1200 mm
● Portaalin leveys: 3000 mm
● Pöydän koko (LxP): 2800x4000 /5000/6000 mm
● Pöydän kuormituskapasiteetti: 20/23/26/29/32 tonnia
● X-akselin liike: 4000/5000/60007000/8000 mm
● Y-akselin liikerata - työkalunvaihdon liikerata mukaan lukien: 3500 mm
● Z-akselin liike: 1200 mm
● Portaalin leveys: 3200 mm
● Pöydän koko (LxP): 3200x4000 /5000/6000 mm
● Pöydän kuormituskapasiteetti: 22/25//28/31/34 tonnia
● X-akselin liike: 4000/5000/60007000/8000 mm
● Y-akselin liikerata - työkalunvaihdon liikerata mukaan lukien: 3800 mm
● Z-akselin liike: 1500 mm
● Portaalin leveys: 3500 mm

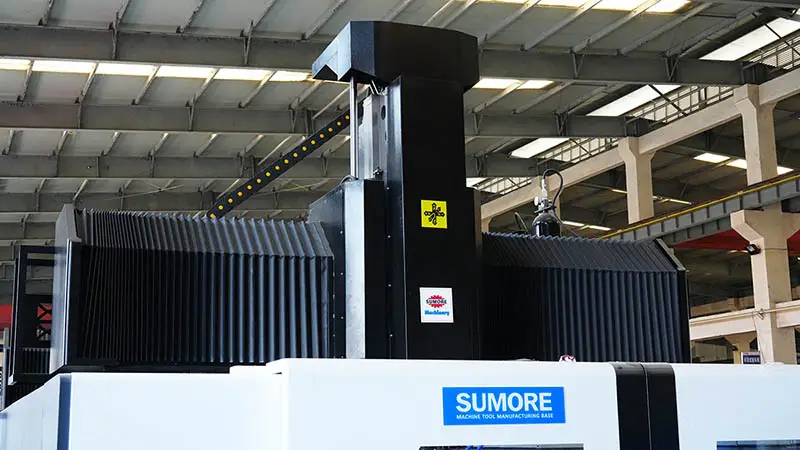

CNC-portaalin työstökeskus on eräänlainen teollisessa tuotannossa käytetty mekaaninen laite. Se voidaan automatisoida tietokoneohjelmien avulla, mukaan lukien osien käsittely, paikannus, testaus jne.
1. Korkea hyötysuhde, korkea tarkkuus ja korkea vakaus.
2. Korkea suorituskyky ja kustannussuhde.
3. Energiankulutus laskee 20%, korkea vakaus.
4. Helppo käyttää, ohjelmoida ja huoltaa.
CNC-portaalin työstökeskus, jota käytetään yleisesti koneenrakennuksessa, ilmailu- ja avaruusteollisuudessa, autoteollisuudessa, elektroniikassa ja lääketieteellisissä laitteissa sekä puolustuksessa osien, kuten muottien, muottien ja monimutkaisten komponenttien, työstämiseen.
| Malli | yksikkö | GMC3000 | GMC3200 | GMC3500 |
| Koko | ||||
| Pöydän koko LxP | (Mm) | 2500*/4000/5000/6000 | 2800*4000/5000/6000 | 3200*4000/5000/6000 |
| Pöydän lastauskapasiteetti | (Ton) | 18/21/24/27/30 | 20/23/26/29/32 | 22/25//28/31/34 |
| Etäisyys karan pinnasta pöydän pintaan | (Mm) | 280-1480 | 280-1480 | 280-1780 |

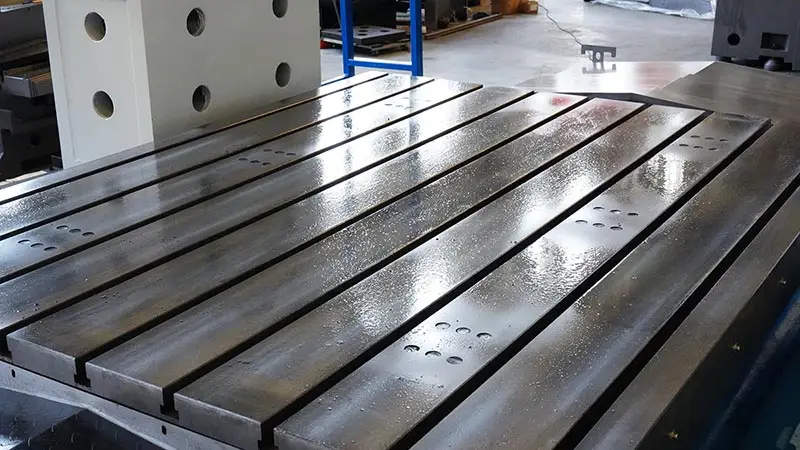

| T-pöydän ura | 12-28-200 | 14-28-200 | 15-28-200 | |
| X-akselin liike | (Mm) | 3000/4000/5000/6000/7000/8000 | 4000/5000/6000/7000/8000 | 4000/5000/6000/7000/8000 |
| Y-akselin liike - mukaan lukien työkalunvaihdon liike | (Mm) | 3300 | 3500 | 3800 |
| Z-akselin kulku | (Mm) | 1200 | 1200 | 1500 |
| Portaalin leveys | (Mm) | 3000 | 3200 | 3500 |

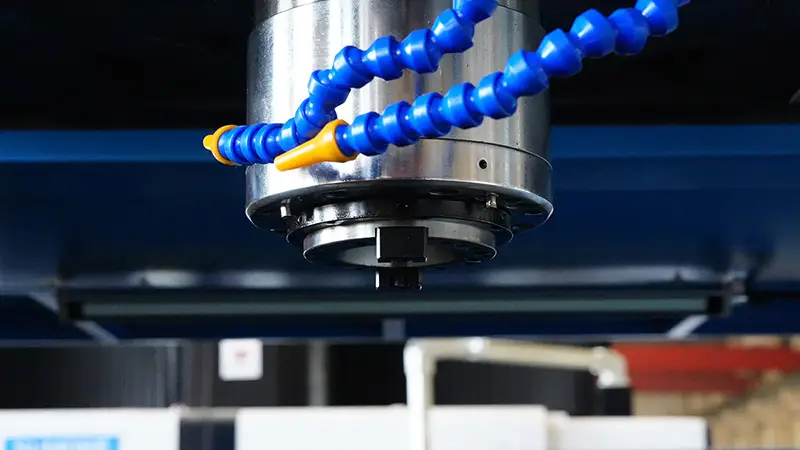

| Kara | ||||
| Karan kartio/halkaisija | BT50-190 | BT50-190 | BT50-190 | |
| Karan nopeus – hihna | (Rpm) | 6000 / 8000rpm | 6000 / 8000rpm | 6000 / 8000rpm |
| Päämoottori teho | (Kw) | 22-26kw | 22-26kw | 30-37kw |
| Leikkausnopeus | ||||
| Nopea syöttönopeus | (M / min) | 6 | 6 | 6 |
| Leikkaussyöttönopeus | (M / min) | X:15 Y:15 Z:10 | X:15 Y:15 Z:10 | X:15 Y:12 Z:10 |
| tarkkuus | ||||
| Paikantamistarkkuus | (Mm) | ± 0.005 | ± 0.005 | 0.005 |
| Uudelleenasemoinnin tarkkuus | (Mm) | ± 0.003 | ± 0.003 | 0.003 |
| ATC | ||||
| Työkalun numero | 24 | 24 | 24 | |
| Työkalun vaihtoaika | (S) | 2.7 | 2.7 | 2.7 |
| Työkalun enimmäispaino | (Kg) | 8 | 8 | 8 |
| Työkalun enimmäishalkaisija | (Mm) | 112/200 | 112/200 | 112/200 |
| Työkalun enimmäispituus | (Mm) | 400 | 400 | 400 |
| Koneen paino ja mitat | ||||
| koneen paino | (Ton) | 39/45/52/60/68 | 42/49/57/66/76 | 46/54/62/71/81 |
| Kokonaismitat | (Mm) | 12000/14000/16000/18000/20000*5680*6650 | 12000/15000/17000/22000*5900*6650 | 12000/15000/17000/22000*6200*6950 |
