Pikatiedot

● Työpöydän koko: 500x500 mm

● X-akselin liike: 800 mm

● Y-akselin liike: 800 mm

● Z-akselin liike: 800 mm

● Työpöydän enimmäiskuormitus: 800 kg

● Karan maksiminopeus: 8000 rpm

● Karan kartio: BT40

Tuotetiedot

HMC500 HMC630 HMC800 HMC1000 erittäin tarkka ja raskas vaakasuora CNC-työstökeskus 3-akselinen 4-akselinen vaakasuora CNC-metallinjyrsinkone tarjoaa etunaan vahvan leikkausvoiman, korkean luotettavuuden, korkean automaatioasteen (automaattinen työkalunvaihto, automaattinen lastunpoisto, automaattinen työkalun jäähdytys), yksinkertaisen, kätevän ja miellyttävän käytön sekä kauniin ja anteliaan kokonaismuodon.

Ominaisuudet

● Lineaarinen rullarata.

● NSK-laakeri ja RS232-portti.

● Vakiomalliset kuularuuvit.

● Erittäin korkea karan nopeus.

● Kannettava käsipyörä.

● Monipuolinen työkalujen säilytystila.

● Automaattinen voitelujärjestelmä.

● Säädettävä johtoruuvi.

● Ruostumattomasta teräksestä valmistettu ja täysin koteloitu kaappi.

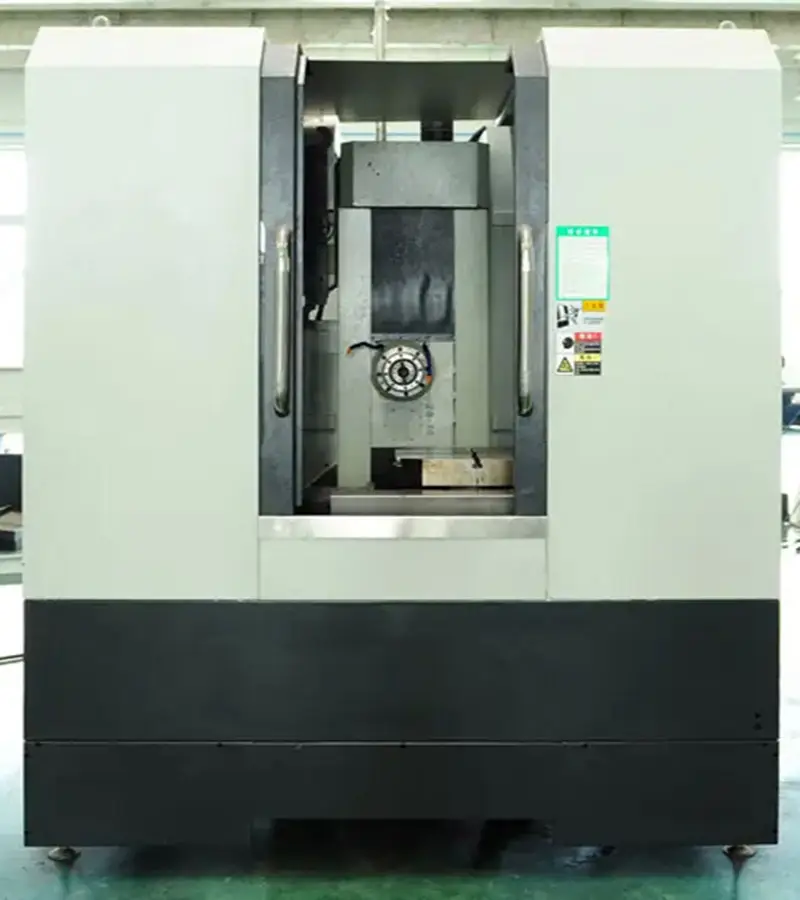

HMC500 2

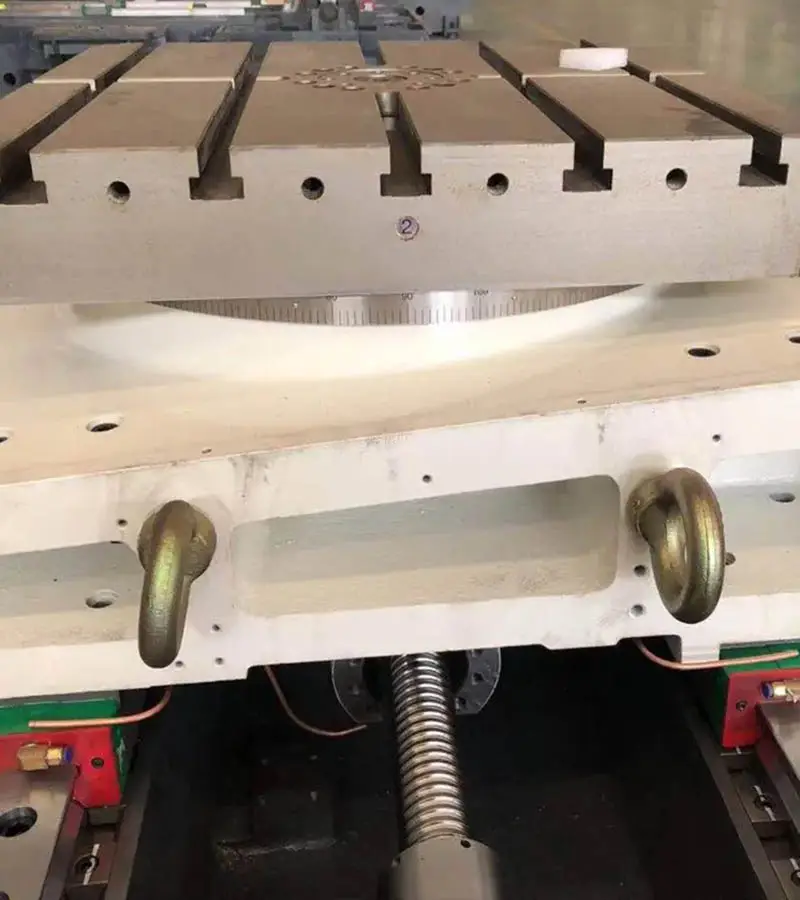

HMC500 1

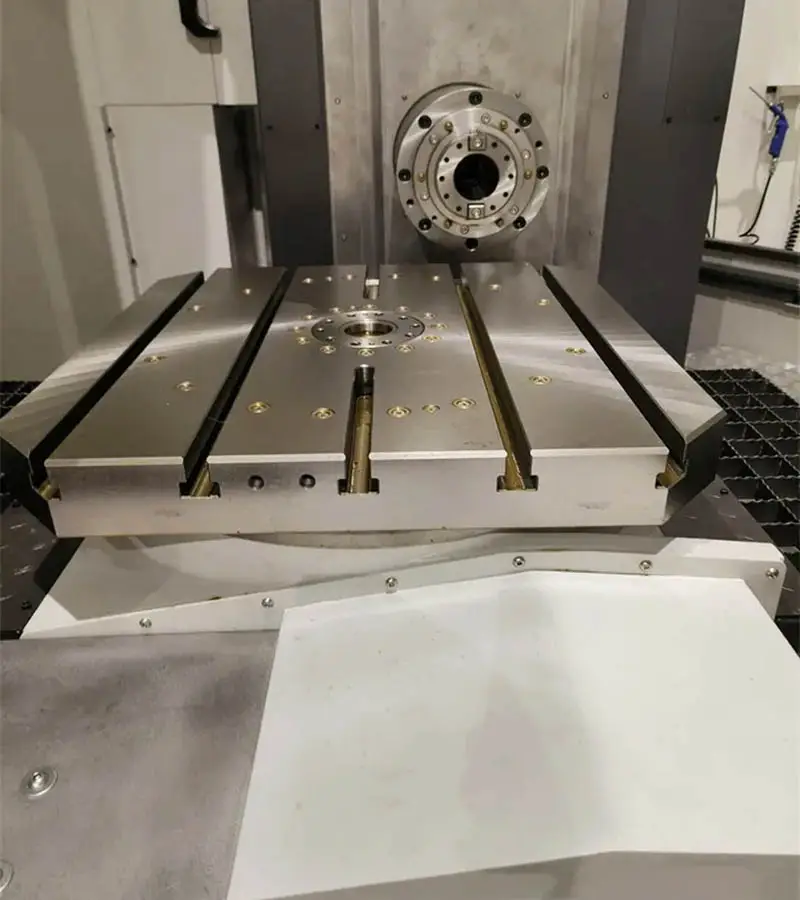

HMC500 3

Sovellukset

Vaakasuuntaisia työstökeskuksia käytetään laajalti erittäin tarkkojen osien työstössä, ja ne soveltuvat erityisesti IT-komponenttien, autonosien, optisten instrumenttien, lääketieteellisten laitteiden, pneumaattisten komponenttien, ilmailu- ja avaruustekniikan osien, muottien jne. työstöön. Tätä työstökonetta käytetään pääasiassa jyrsintään, ja se soveltuu osien poraamiseen, kierteitykseen, avartamiseen, avartamiseen, tylsäämiseen ja jatkuvaan jyrsintään.

tekniset tiedot

Malli	HMC500	HMC630	HMC800	HMC1000
X-akselin liike	800mm	1100mm	1600mm	2200mm
Y-akselin liike	800mm	800mm	1000mm	1400mm
Z-akselin liike	800mm	1100mm	1100mm	1200mm
Taulukon koko	500 * 500mm	630 * 630mm	800 * 800mm	1000 * 1000mm
Työpöydän indeksointi	1°*360	1°*360	1°*360	1°*360
T-uran koko	5-18-100mm	5-18-100mm	6-22-125mm	125 × 22 × 6mm
Työpöydän maks. kuormitus	800kg	1500kg	2500kg	6000kg
Karan keskipiste pöydälle	50-850mm	50-850mm	0-1000mm	350-1550mm
Karan kärki pöydän pintaan	125-925	125-1225	180-1180	100-1300mm
Karan kartiomainen	BT-40	BT-50	BT-50	BT-50
Karan alue	8000 rpm	6000 rpm	6000 rpm	6000 rpm
Karan voima	11 / 15KW	15 / 18.5KW	15 / 18.5KW	15 / 18.5KW
Leikkausnopeus	1-8000mm / min	1-8000mm / min	1-8000mm / min	1-8000 mm / min
X/Y/Z-nopeus	24/24/24 m / min	24/24/24 m / min	24/24/24 m / min	24/24/24 m/min
X/Y/Z-sijainnin tarkkuus	0.008	0.008	0.008	0.015
Toistettavuus	0.005	0.005	0.005	0.008
B-akselin paikannustarkkuus	+10 "	+10 "	+10 "	+10 "
ATC	24 kpl (valinnainen 30 kpl/40 kpl 60 kpl)	24 kpl (valinnainen 30 kpl/40 kpl 60 kpl)	24 kpl (valinnainen 30 kpl/40 kpl 60 kpl)	24 kpl (valinnainen 30 kpl/40 kpl 60 kpl)
Työkalun vaihtoaika	2.7S	5S	5S	5S
Työkalun enimmäispaino	8kg	18kg	18kg	18kg
Työkalun maks. halkaisija	75 / 125mm	112 / 200mm	125/230	φ80/φ150 mm
Työkalun maks. pituus	300mm	300mm	300mm	400mm
Koneistuspaino	9500kg	12000kg	15000kg	20000Kg
Koneen mitat	3800 * 3200 * 3280mm	4860 * 3600 * 3460mm	6200 * 4800 * 3800mm	6800 × 5200 × 3800mm
