Pikatiedot

● Suurin pyörimishalkaisija sängyllä: 560 mm

● Poikittaisen liukulevyn suurin liukuhalkaisija: 260 mm

● Suurin työstöpituus: 800 mm

● Suurin työstöhalkaisija (levy): 440 mm

● Pääakselin suurin nopeus: 3000 rpm

Tuotetiedot

Tämä TCK-työstökoneiden sarja on yrityksen suosituin vientituote, sillä sillä on kompakti rakenne, kaunis ulkonäkö, suuri karan vääntömomentti, korkea jäykkyys, vakaa ja luotettava suorituskyky sekä erinomainen tarkkuus.

Koneen TCK50Ax800 tärkeimmät ominaisuudet

● Käyttää 45° kaltevaa runkorakennetta ja siinä on tarkka esijännitys Taiwanin suoraviivaisella vierintäkiskolla. Konetyökalulla on korkea paikannustarkkuus ja tasainen roskien poisto, joten se soveltuu nopeaan ja tarkkaan työstöön.

● Käyttää tarkkaa karan laakeriryhmää, jossa on tarkka kokoonpano ja dynaaminen tasapainotesti, mikä varmistaa karan korkean tarkkuuden, alhaisen melun ja vahvan jäykkyyden.

● Valitse veitsitornitila, nopea veitsenvaihto ja korkea paikannustarkkuus.

● X- ja Z-suunnassa syötettäessä servomoottori on kytketty suoraan lankaan suuren vääntömomentin ja pienen inertian omaavan elastisen kytkimen kautta, mikä varmistaa paikannustarkkuuden ja toistuvan paikannustarkkuuden.

● Käyttää edistynyttä keskitettyä automaattista voitelulaitetta, säännöllistä ja kvantitatiivista automaattista ajoittaista voitelua, vakaata ja luotettavaa toimintaa.

● Käytä kotitalouksien hydraulista istukkaa.

● Hydraulinen takapenkki käsitellään hydraulisella säädöllä ja hydraulisella männän nostolla.

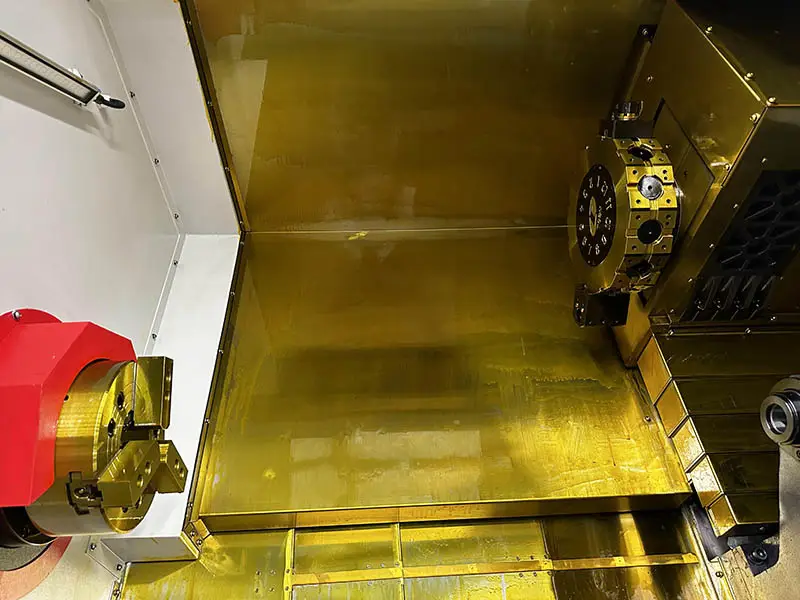

TCK50A X 800 2

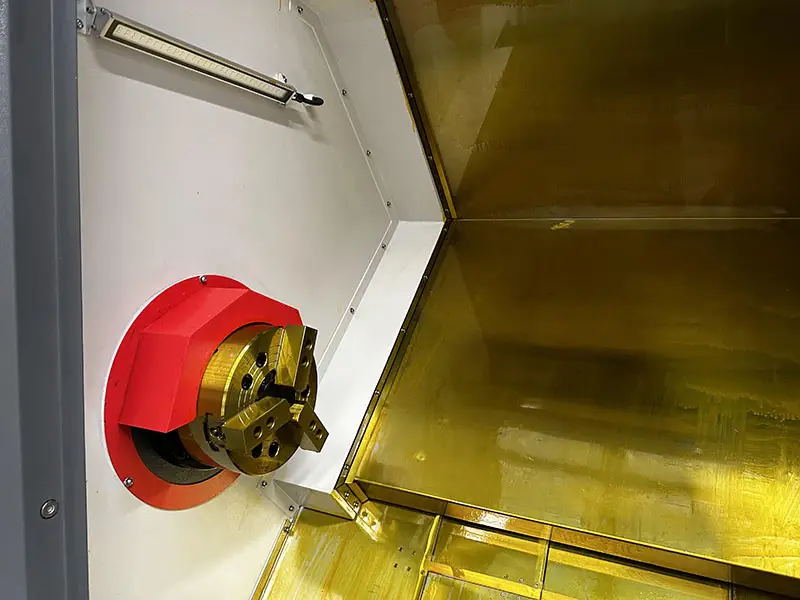

TCK50A X 800 1

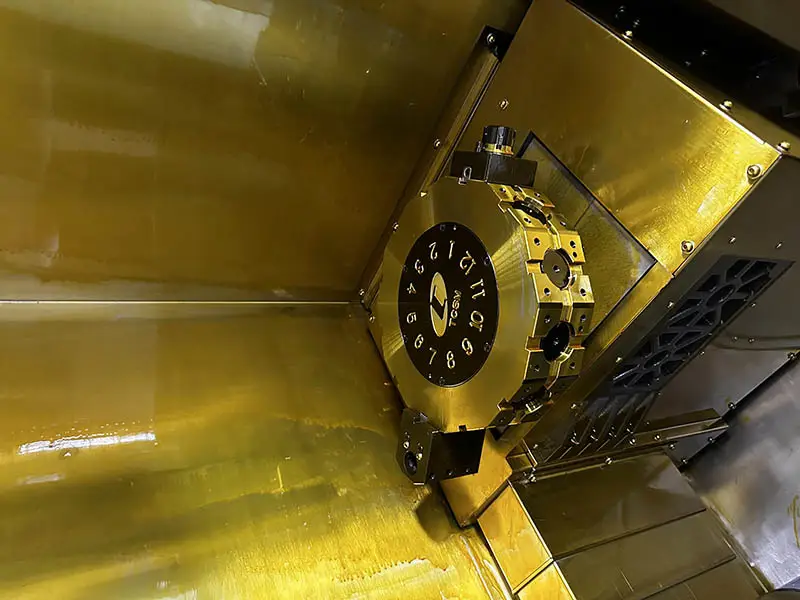

TCK50A X 800 3

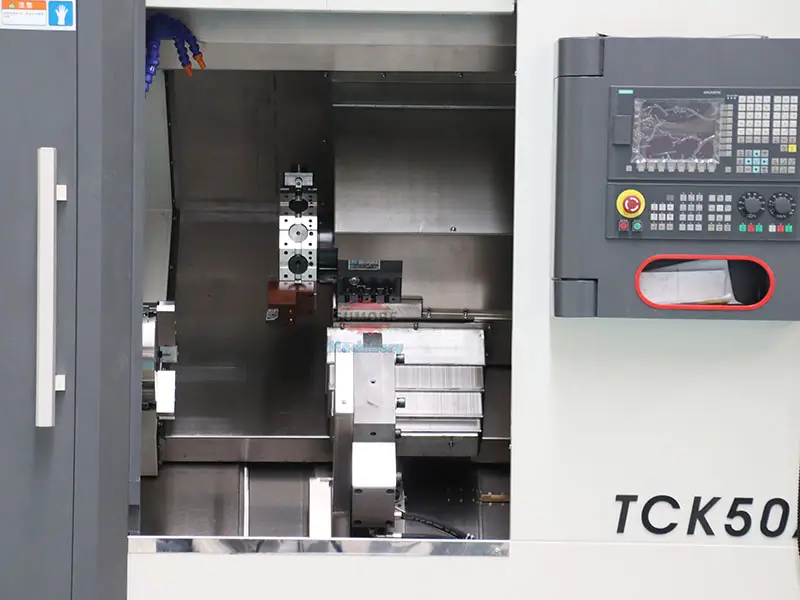

TCK50A X 800 4

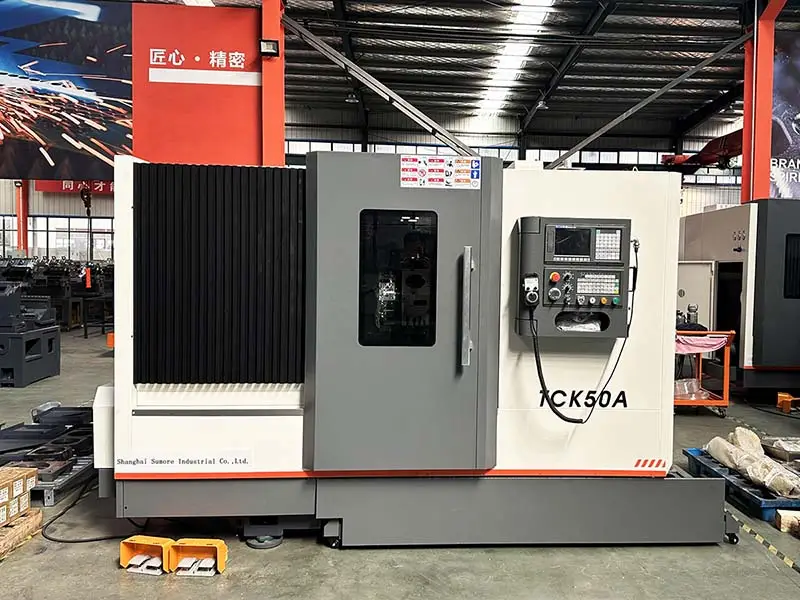

TCK50A-1

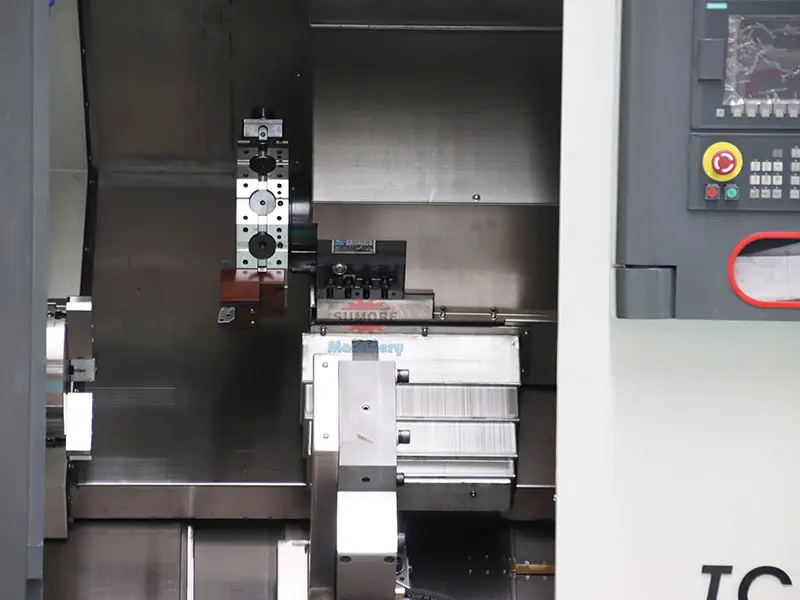

TCK50A X 800 5

tekniset tiedot

Konetyökalun malli	yksikkö	TCK50Ax500	TCK50Ax800	TCK50Ax1500
Suurin pyörimishalkaisija sängyllä	mm	560	560	560
Poikittaisen liukulevyn suurin liukuhalkaisija	mm	260	260	260
suurin työstöpituus	mm	500	800	1500
Suurin työstöhalkaisija (levy)	mm	400	440	440
Vakiokorttilevyn tekniset tiedot	tuuma	10Inch	10 Inch	10 Inch
Suurin X-akselin matkasuunnitelma	mm	240	260	260
Suurin matka Z-akselilla	mm	540	900	900
Pääakselin suurin nopeus	rpm	3000 rpm	3000 rpm	3000 rpm
Karan muuttuvanopeuksinen sarja		Portaaton nopeussäätö	Portaaton nopeussäätö	Portaaton nopeussäätö
Pääakselin pään koodi		A2-6	A2-8	A2-8
Kara reiän läpi	mm	66	86	86
Putki reiän läpi	mm	55	75	75
Nopea liikkuva nopeus	m / min	X:18 Z:18	X:18 Z:18	X:18 Z:18
Leikkaa antamaan nopeutta	mm / min	1-15000	1-15000	1-15000
X/Z-momentti moottoria kohti	NM	10/10 (X-suunta lukituksella)	10/10 (X-suunta lukituksella)	10 / 10 (X-suunta pidätinlukolla)
Karan moottorin teho	KW	11	15	15
Makaavan veitsen torniasema		8	8	8
Veitsen rungon koko	mm	2525'	2525'	2525'
Suurin poraushalkaisija	mm	40	40	40
Holkin halkaisija	mm	70	90	90
Hihan lyönti	mm	80	80	80
Takaistuimen holkin kartioaukko		Sammal 5 #	Sammal 5 #	Sammal 5 #
Maksimaalinen matka takapenkille	mm	450	750	750
Virtalähteen kokonaiskapasiteetti	KVA	18	18	18
Leikkaa säiliön tilavuus	L	100	90	90
Kokonaismitta (LxWxH)	mm	2600 * 1850 * 2000	3250 * 1860 * 2000	3950 * 1860 * 2000
Koneen paino	KG	3000	4000	5500
