Pikatiedot

● Suurin heilahdus sängyn yli: 660 mm

● Suurin kääntösäde poikittaisliukukiskon yli: 440 mm

● Työkappaleen enimmäispituus: 1500/2000/3000 mm

● Sängyn leveys: 400 mm

● Karan reikä: 105 mm

● Päämoottorin teho: 7.5 kW

Video

Tuotetiedot

Myytävänä C6266 Yleiskäyttöinen 7.5 kW:n tai 11 kW:n moottorilla varustettu sorvi. SP2122-IA vaakasuora sorvi, jossa on 16-portainen karan nopeus tai portaaton nopeus. Se on edullinen yleiskäyttöinen sorvi.

Tärkeimmät ominaisuudet/edut ovat seuraavat

● Tätä konetta voidaan käyttää valukappaleiden, teräksen sekä keskikokoisten ja suurten ei-rautametallien osien työstämiseen.

● Irrotettava rako mahdollistaa suurempien halkaisijoiden työskentelyn ja helppokäyttöinen vaihdelaatikko mahdollistaa erilaiset syöttö- ja kierreleikkaukset.

● Asemalla on suunniteltu ylikuormitussuoja.

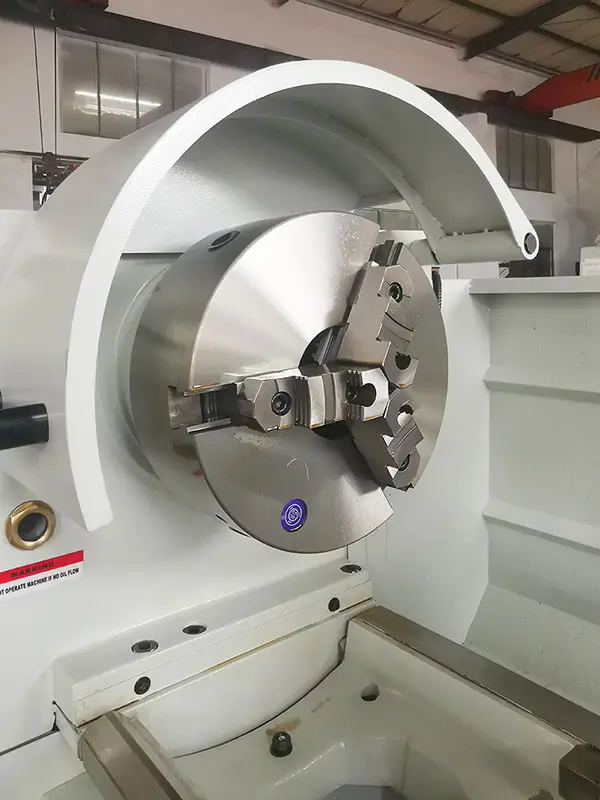

SP2122-IA 7

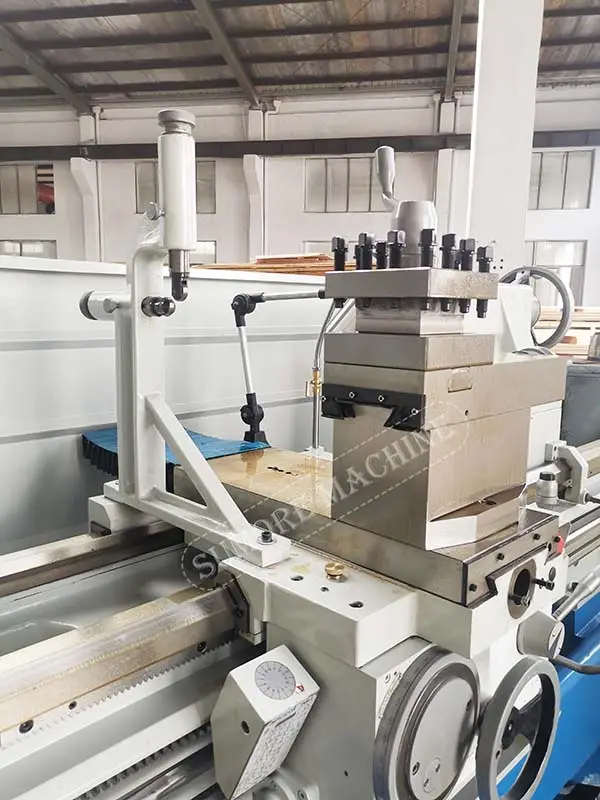

SP2122-IA 1

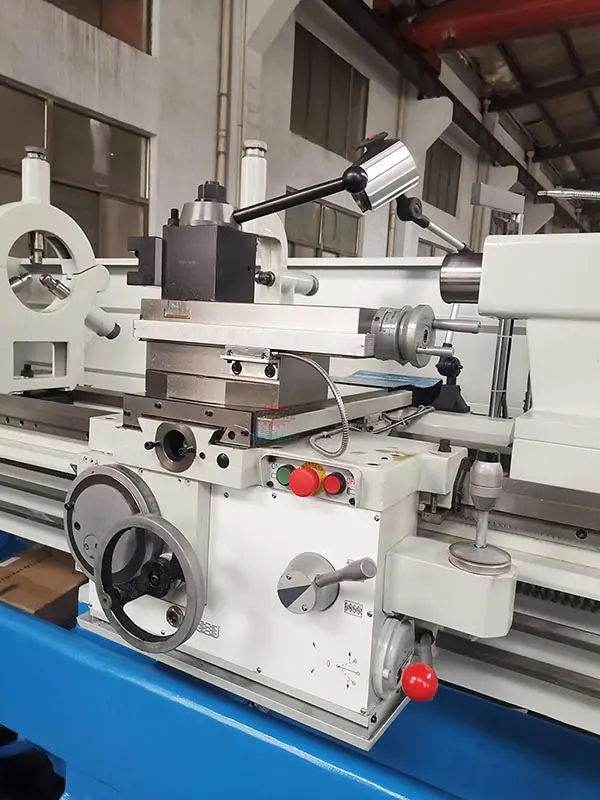

SP2122-IA 10

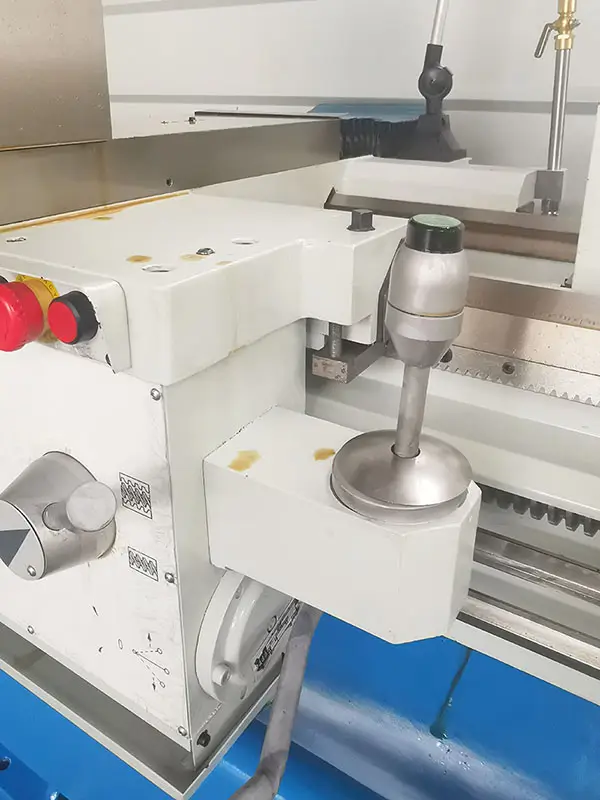

SP2122-IA 11

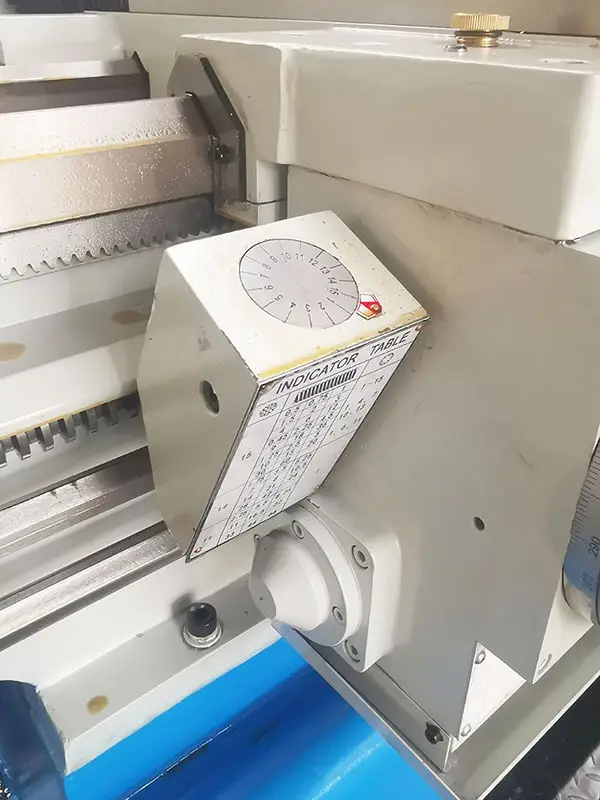

SP2122-IA 12

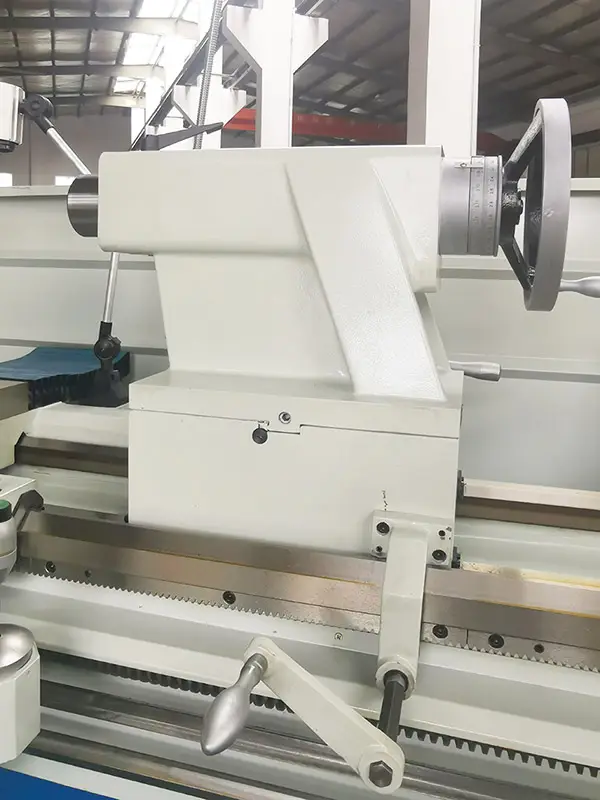

SP2122-IA 13

Sovellukset

● Tämä sorvi soveltuu ulkoisten lieriömäisten reikien, sisäreikien ja päätypintojen sorvaukseen.

● Sillä voi tehdä uran avennusta, porausta, avarrusta ja kolmiportaista jyrsintää.

tekniset tiedot

Malli	SP2122-I(A)	SP2122-I(B)
Keinu sängyn päällä	660 mm	800 mm
Heilahdus ristiliukumäen yli	440 mm	570 mm
Heilahdus yli aukon	900 mm	1,035 mm
Keskustojen välinen etäisyys	1,500 / 2,000 / 3,000 mm	1,500 / 2,000 / 3,000 mm
Sängyn leveys	400 mm	400 mm
Karan poraus	105 mm	105 mm
Karan kartio	MT5	MT5
Karan nenä	D1-8	D1-8
Karan nopeusalue	26-1,700 XNUMX rpm	26-1,700 XNUMX rpm
Yhdistelmädiamatka	230 mm	230 mm
Cross Slide Travel	368 / 420 mm	368 / 420 mm
Takapylkän kartiomainen osa	MT5	MT5
Pituussuuntaisten syöttöjen alue	0.022–0740 mm/kierros	0.022–0740 mm/kierros
Poikittaissyöttöjen alue	0.044 - 1.480 mm/kierros	0.044 - 1.480 mm/kierros
Tuuman kierteiden lukumäärä	54	54
Tuuman kierteiden valikoima	7/16 - 80 TPI	7/16 - 80 TPI
Metristen säikeiden lukumäärä	54	54
Metriset kierteet valikoima	0.45 - 120.00 mm	0.45 - 120.00 mm
Diameeristen nousujen valikoima	7/8 - 160 DP (42 tyyppiä)	7/8 - 160 DP (42 tyyppiä)
Moduulien sävelkorkeuden alue	0.25–60.0 MP (46 tyyppiä)	0.25–60.0 MP (46 tyyppiä)
Päämoottorin teho	7 500 W (10 hv)	7 500 W (10 hv)
Jäähdytysnesteen moottorin teho	90 W (1/8 hv)	90 W (1/8 hv)
Kokonaismitat (PxLxK)	3,707 x 1,230 x 1,595 mm	4,707 x 1,230 x 1,595 mm
Nettopaino	2,900 kg	3,300 kg
Pakkauskoko (PxLxK)	3,770 x 1,135 x 1,840 mm	4,770 x 1,135 x 1,840 mm
bruttopaino	3,200 kg	3,700 kg
